直行程执行器安装套件

我们的 LinKit 安装套件以及全新的 LinKit-Maxx 彻底革新了执行器附件在直行程执行器上的安装方式,实现位置反馈和控制,并符合 DIN EN 60534-6-1 标准。借助 LinKit 系列,您的应用可以轻松集成各种组件,例如限位开关盒、双传感器或定位器,无论它们采用何种接口。



亮点: LinKit 系列采用模块化设计,安装简单,简化存储规格,并且始终能为您的应用提供合适的配置。



您的优势一览:

  • ISO F05:完美适用于限位开关盒

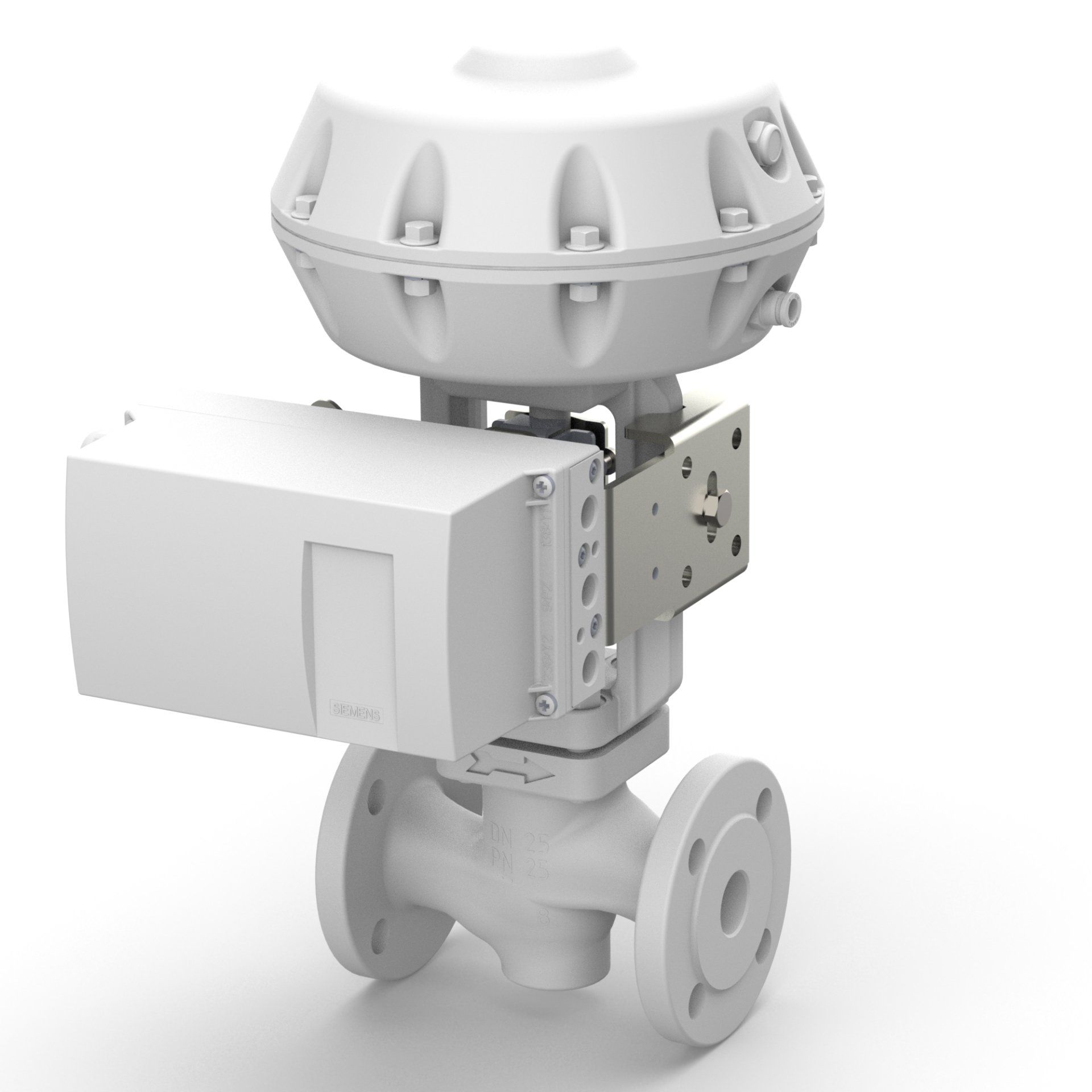

  • 2x Ø8.5 mm 和 65 mm 孔距:完美适配定位器的安装
  • 80x30 mm(符合 VDI/VDE 3845 标准):专为双传感器定制

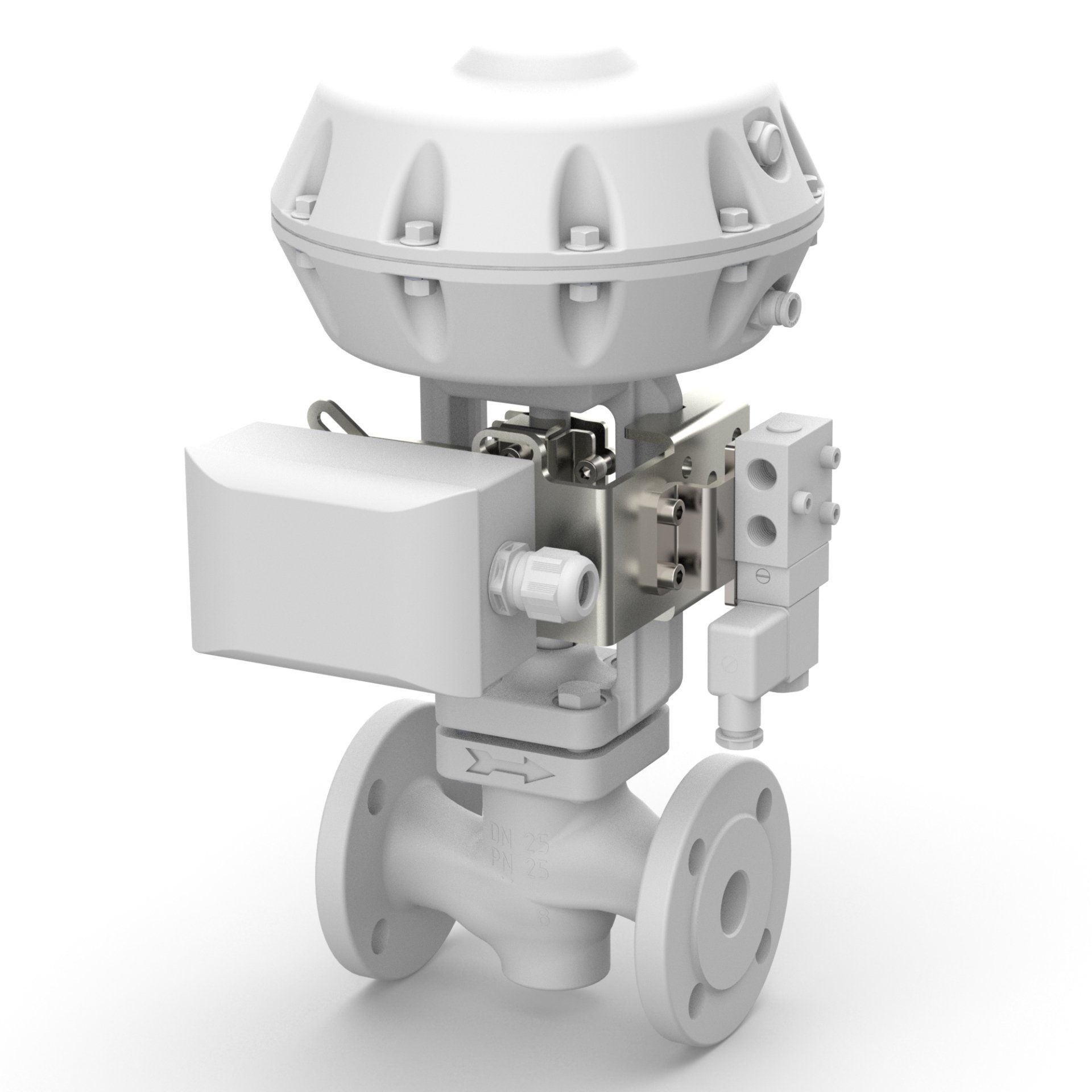

  • 可直接在直行程执行器上轻松安装管接式电磁阀



更重要的是: 所有组件均采用坚固的不锈钢(AISI 304)制造,确保最高耐用性和耐腐蚀性。


凭借 LinKit 和 LinKit-Maxx,您可以信赖其灵活性、高效性和稳定性。可立即迈入安装新维度!

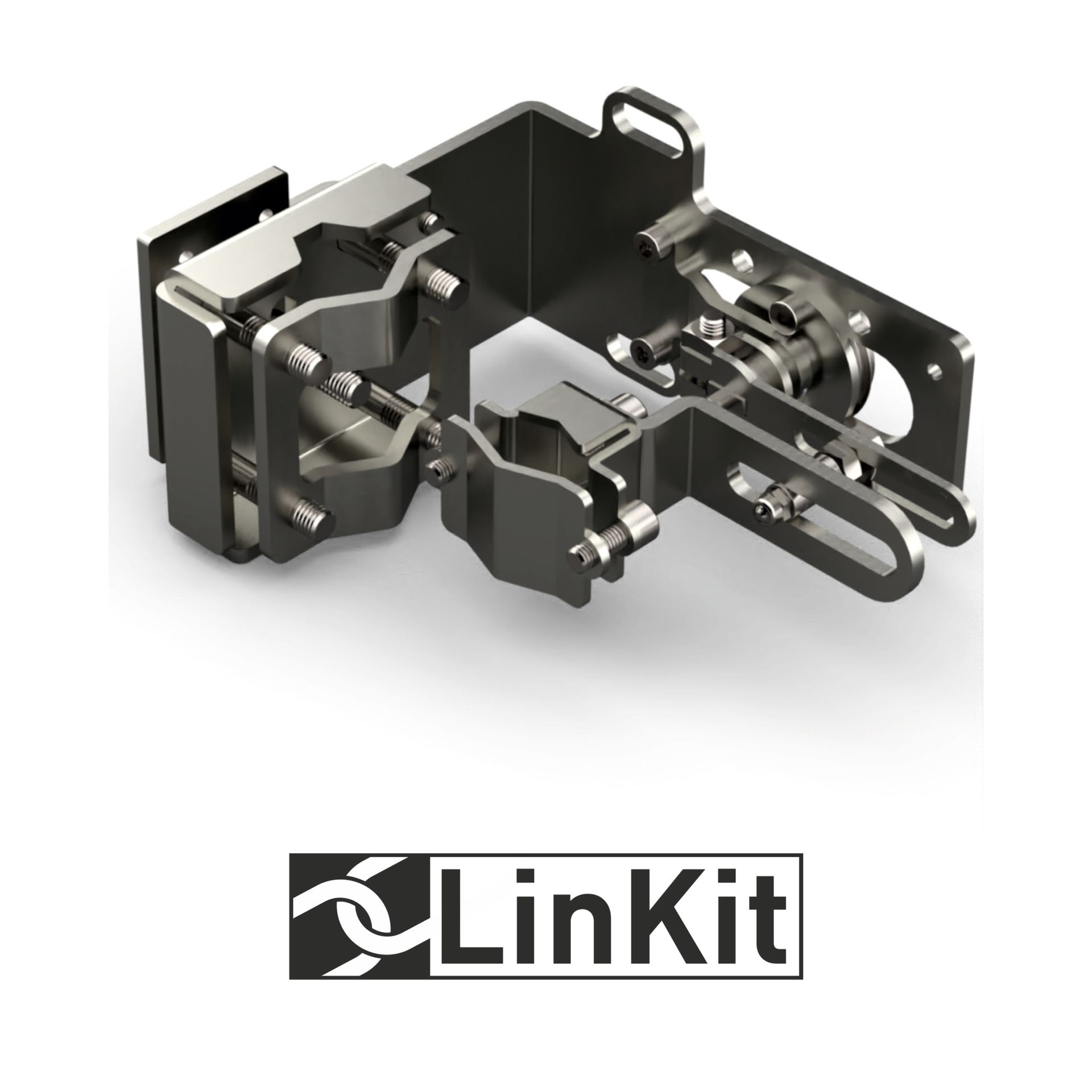

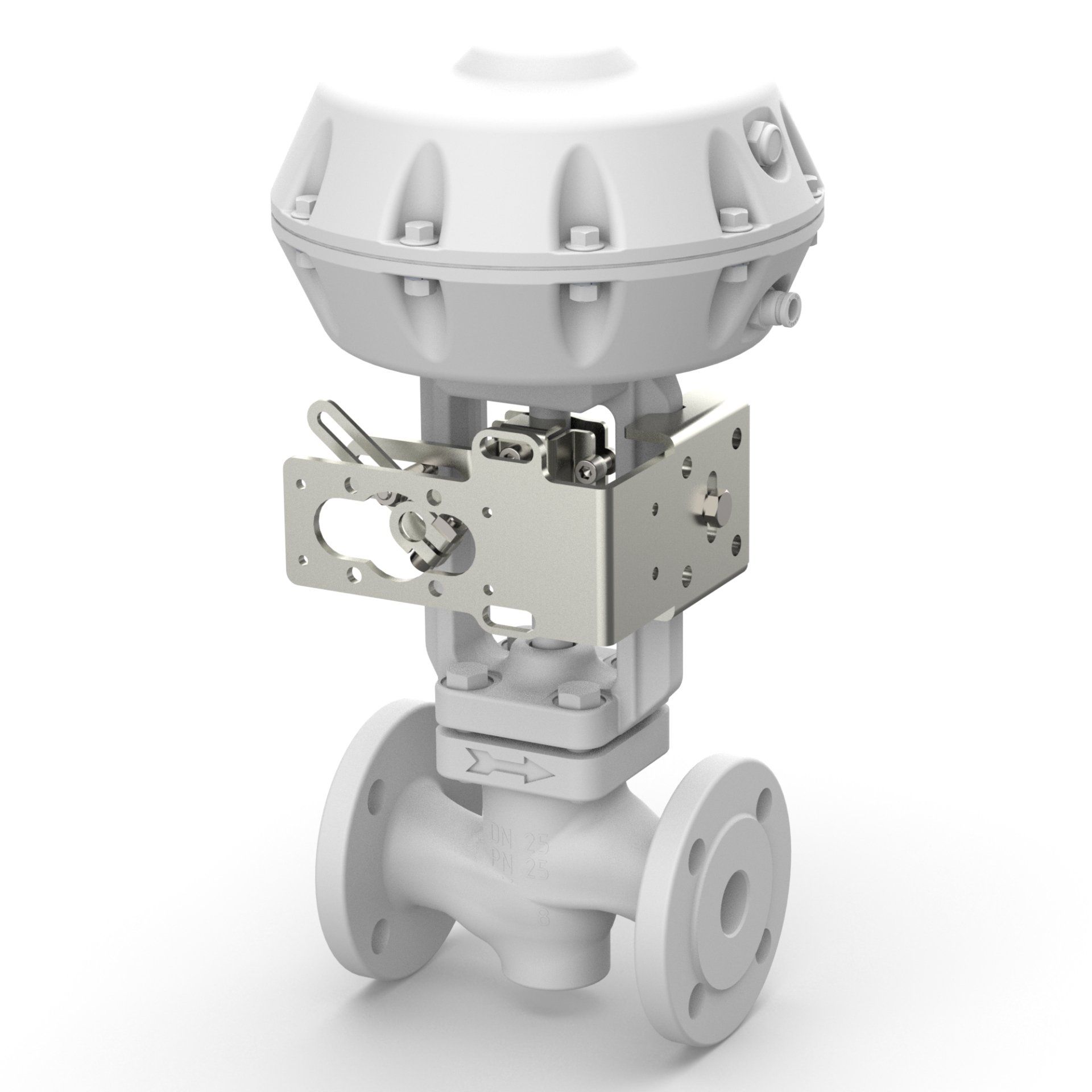

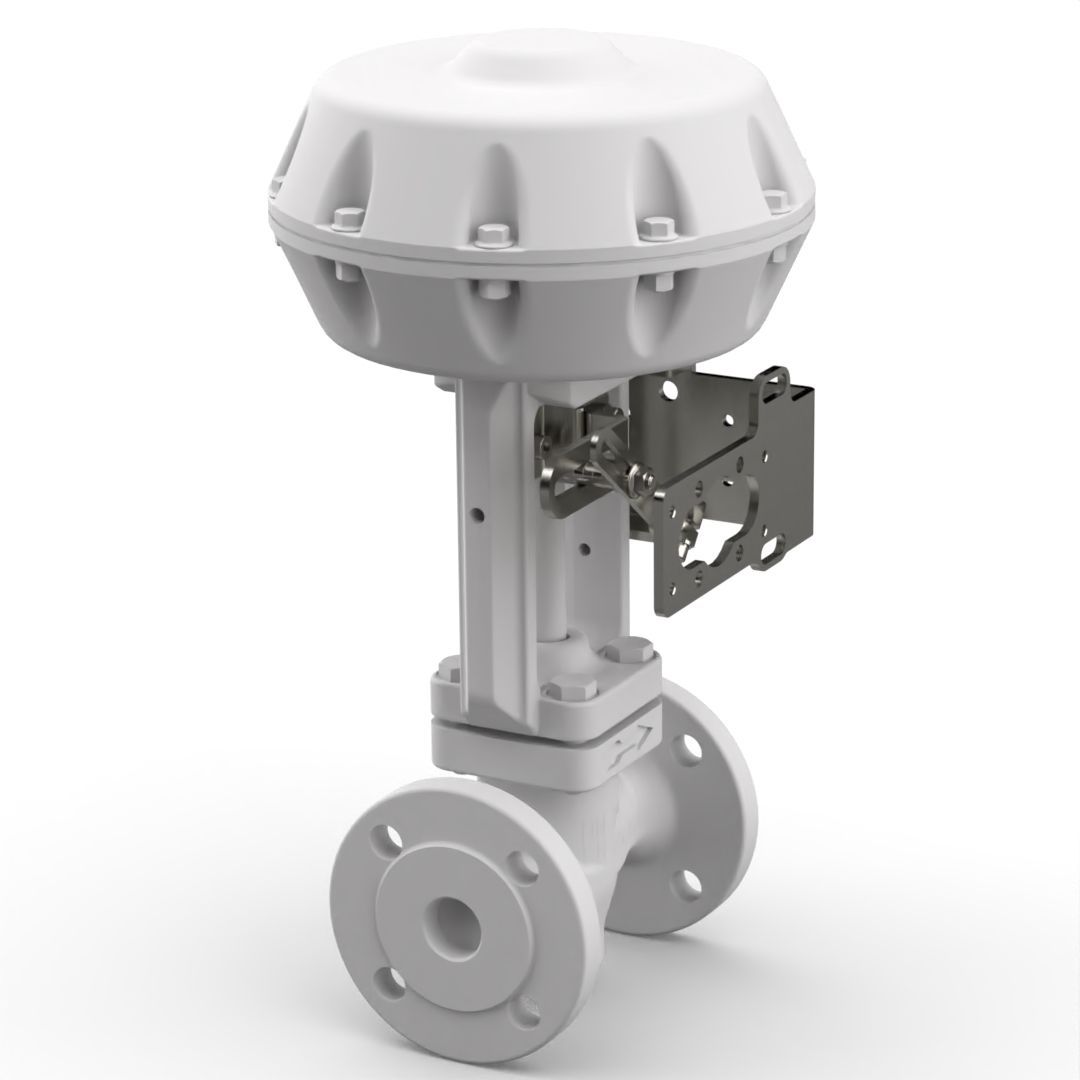

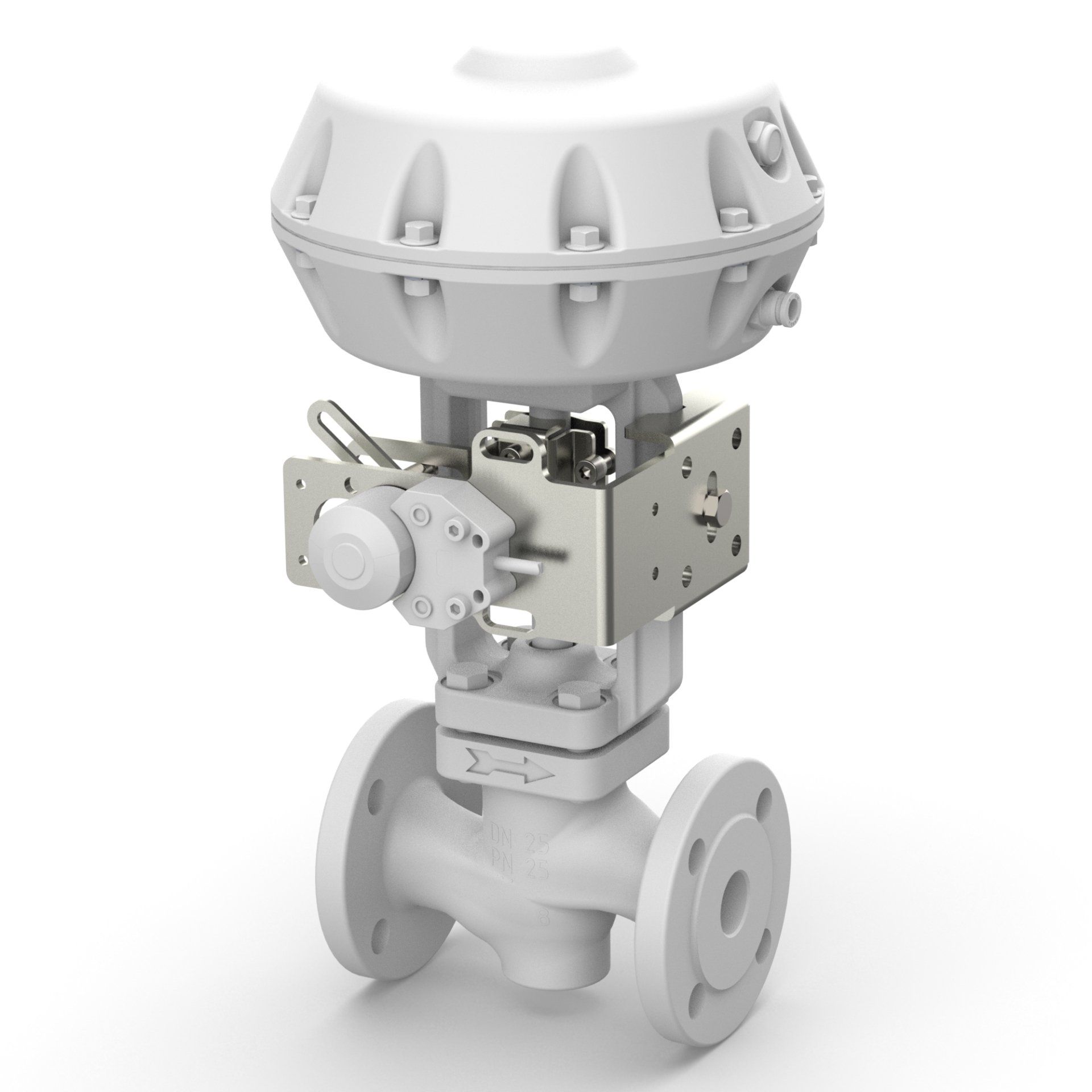

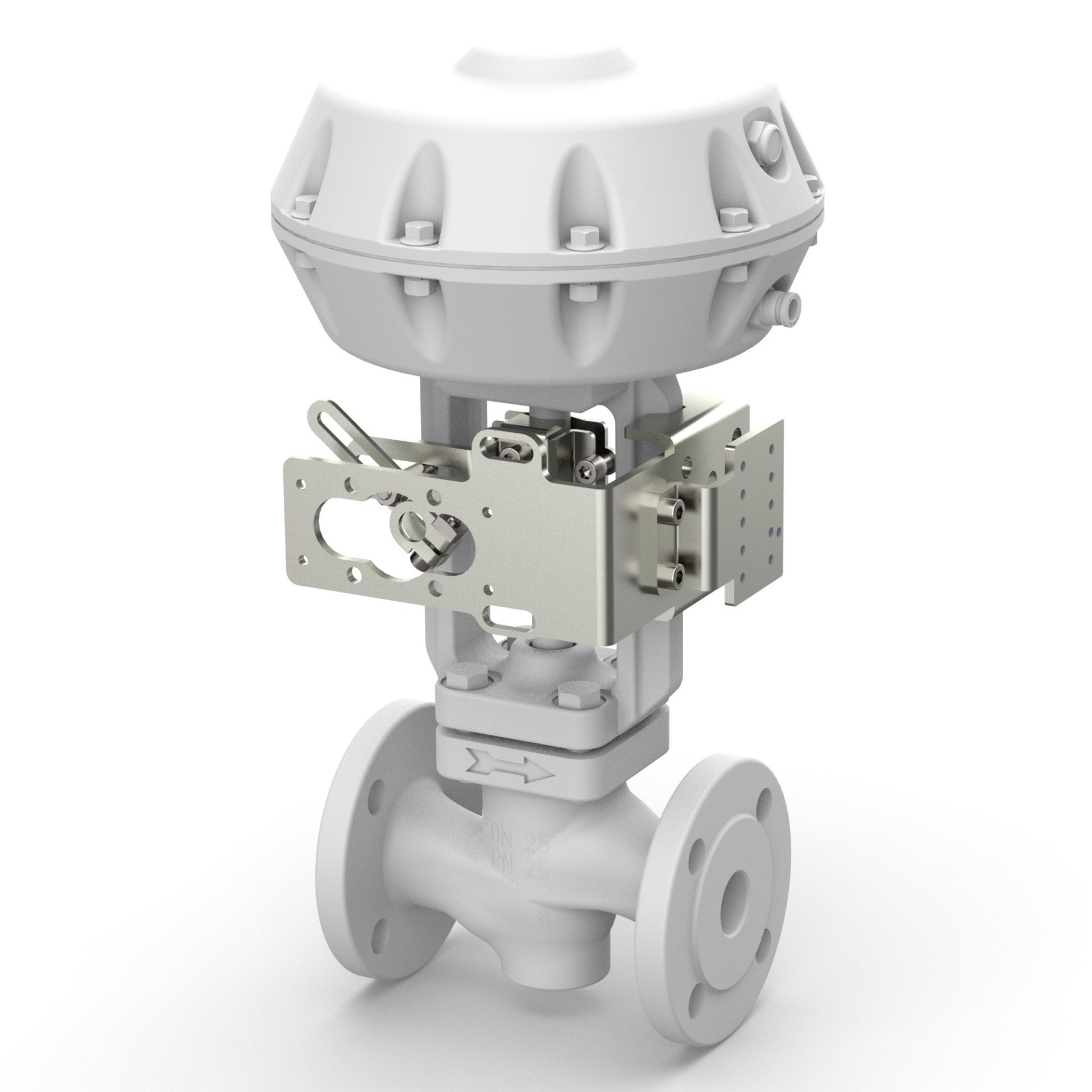

LinKit

用于直行程执行器的单安装面安装套件

应用

用于在直行程执行器上安装附件,以实现位置反馈和控制

提供两种不同版本:铸铁轭架和杆式轭架


数据表

宣传页

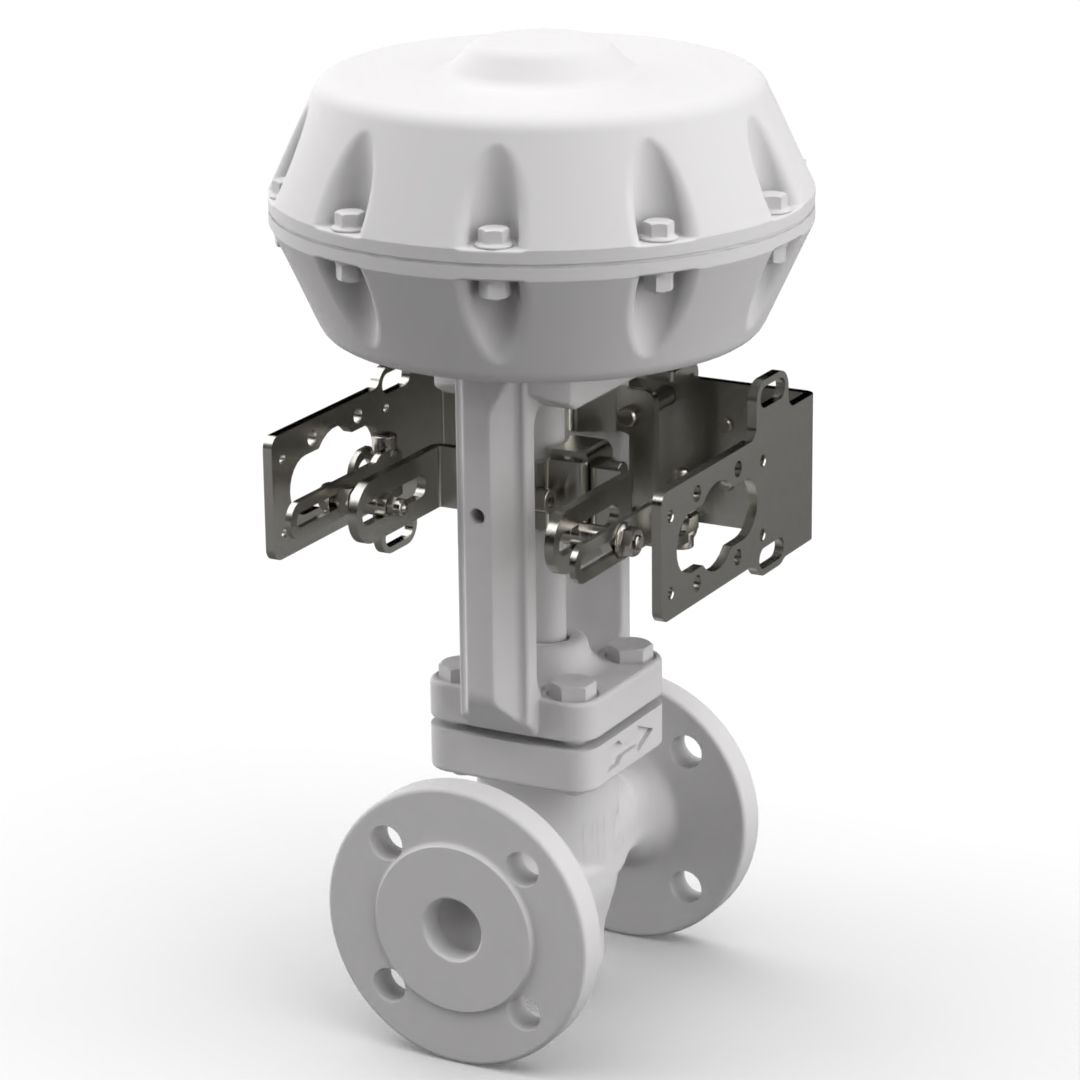

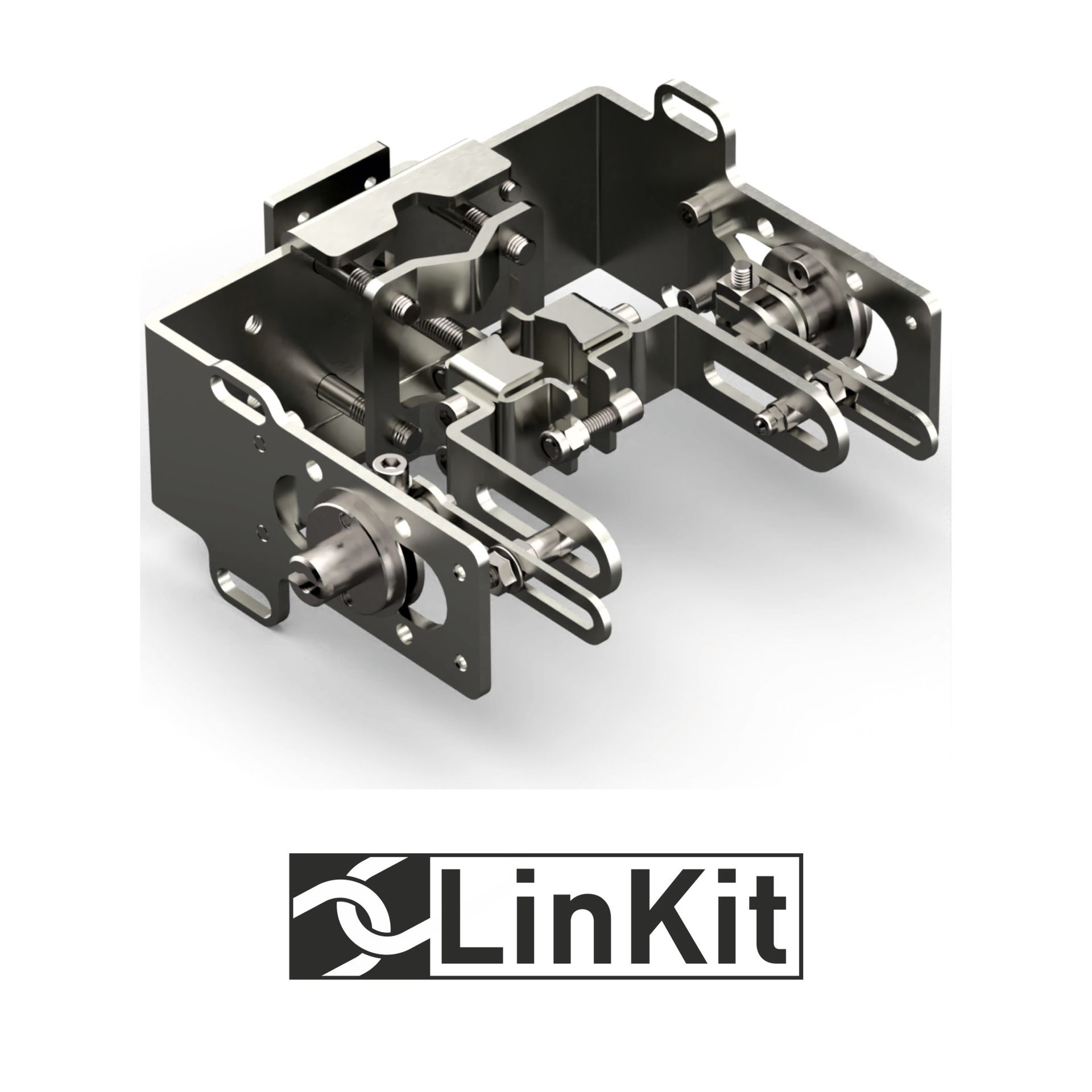

LinKit-Maxx

用于直行程执行器的双安装面安装套件

应用

用于在直行程执行器上安装附件,以实现位置反馈和控制

提供两种不同版本:铸铁轭架和杆式轭架


数据表

宣传页

附件

Hebelset

Set enthält 1x Hebel Antriebsseite, 1xHebel Rückmeldungsseite, 1x Mitnehmer mit Kugellager

Hebellänge 40 mm (Optional 80/120/200/300 mm)

Wellenadapter für Stellungsregler

D8SW7 auf D12SW4, mit Madenschraube.


拨杆套件

套件包括:1x 执行器侧拨杆、1x 反馈侧拨杆、1x 带滚珠轴承的传动轴

拨杆长度 40 mm(可选 80/120/200/300 mm)

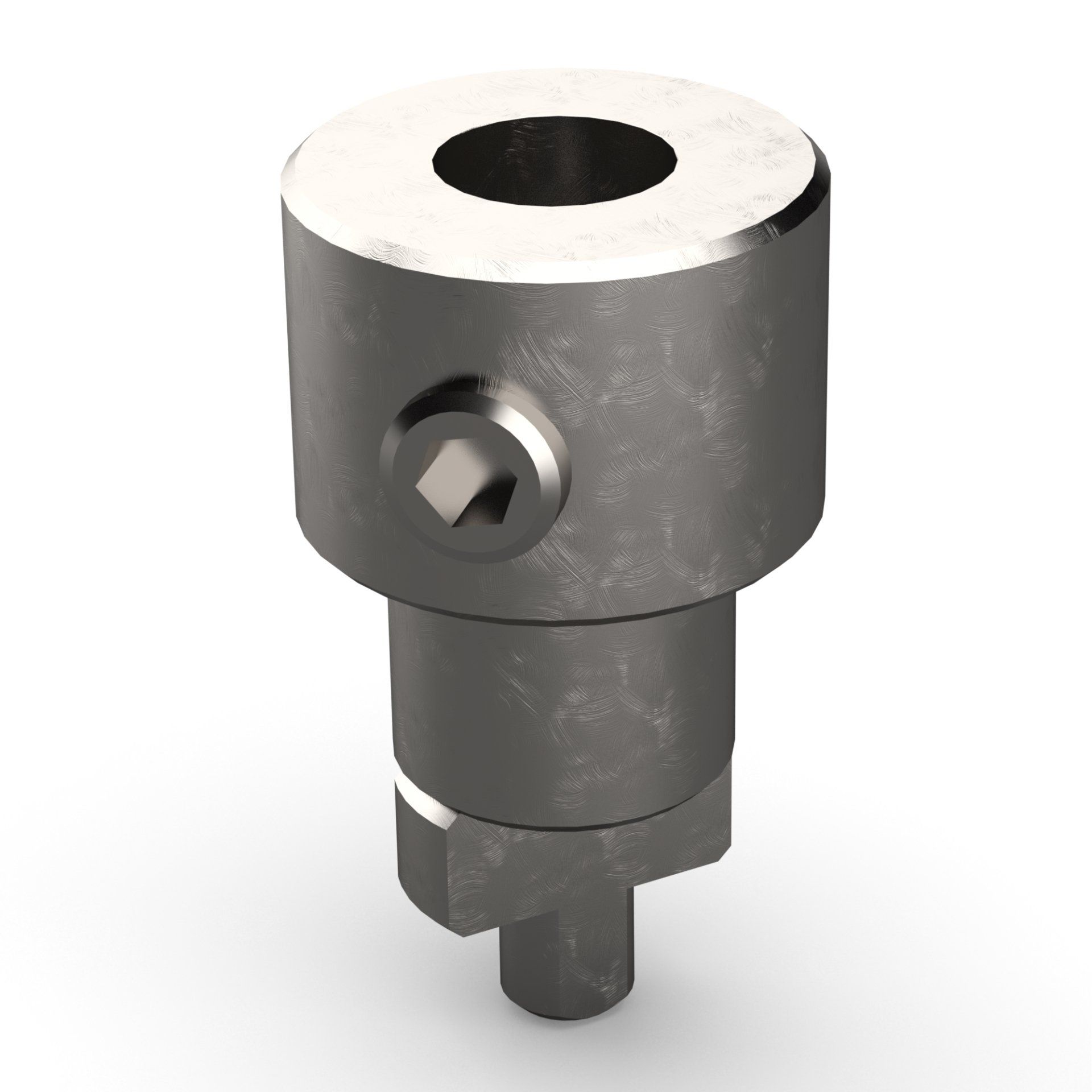

定位器用轴适配器

D8SW7 转 D12SW4,带锁紧螺钉

Wellenset

für eine Schnittstelle nach VDI/VDE 3845 mit Wellenhöhe 20mm für den Aufbau von z. B. Doppelsensoren.

Set enthält 1x Wellendurchführung, 1x Welle.

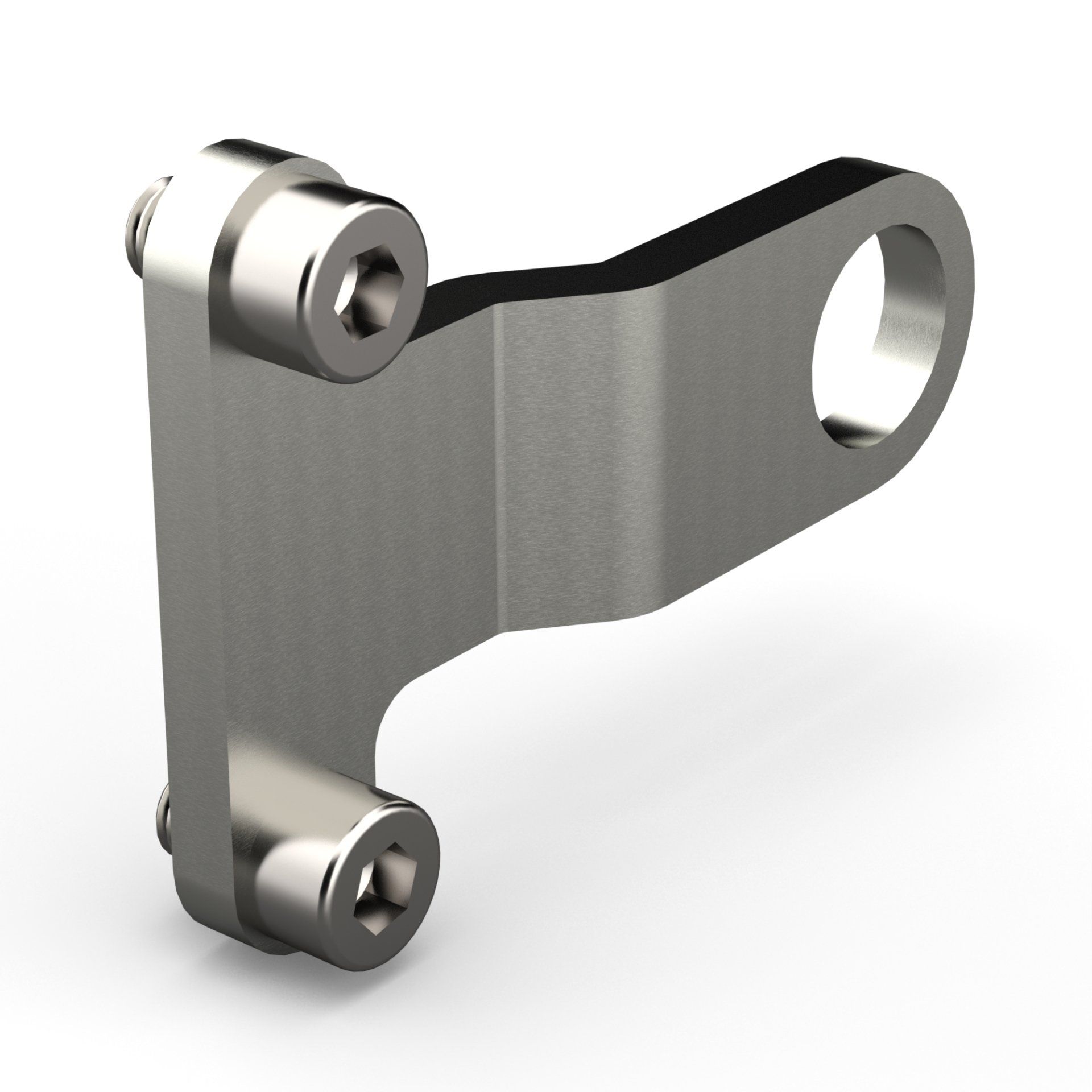

Befestigungsblech

für EUROTEC In-Line oder NAMUR Magnetventile (Nur mit NAMUR-Adapterplatte), inkl. 2x Befestigungsschraube.

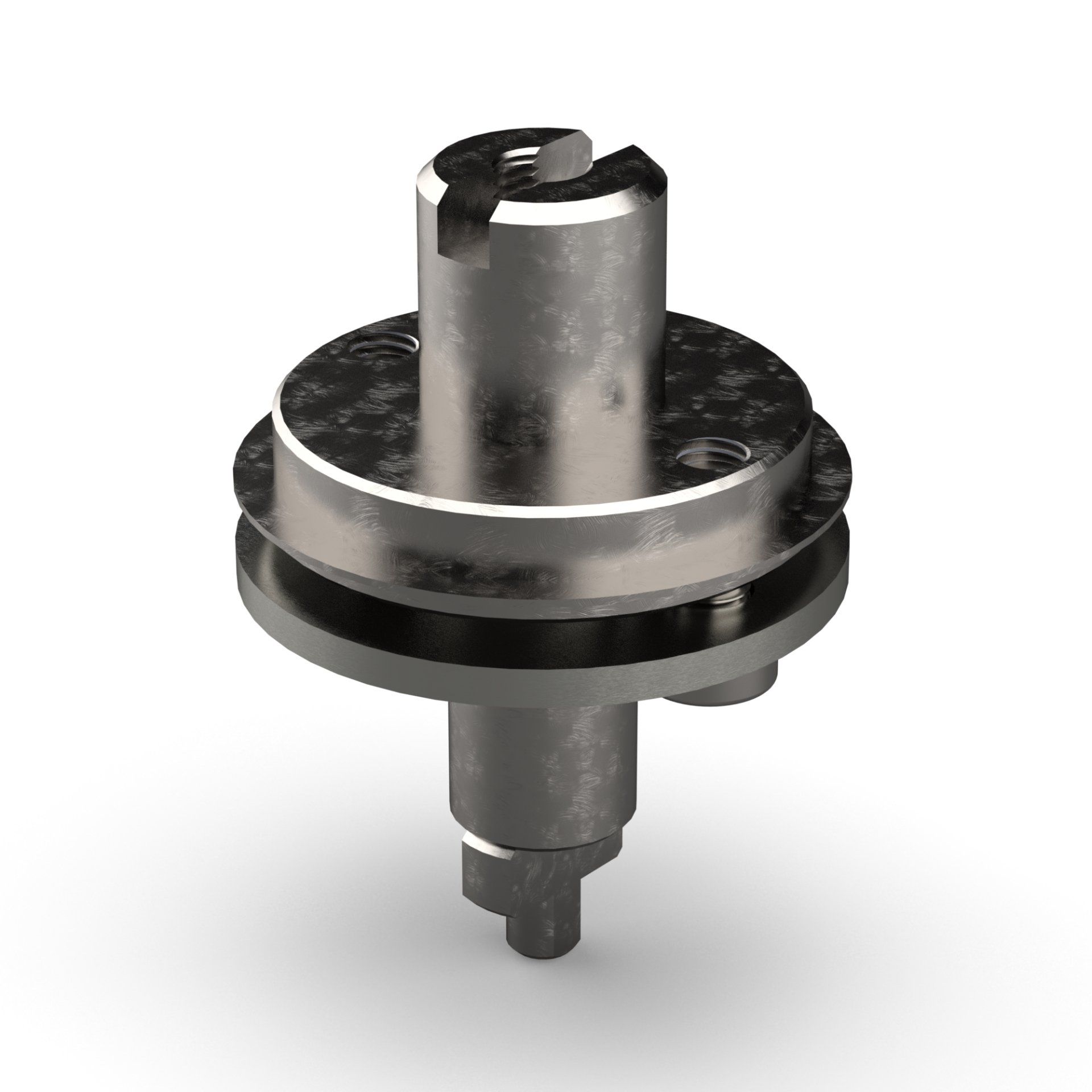

轴套件

安装连接面符合 VDI/VDE 3845 标准,轴高 20 mm,适用于双传感器等附件的安装

套件包括:1x 轴贯通件、1x 轴

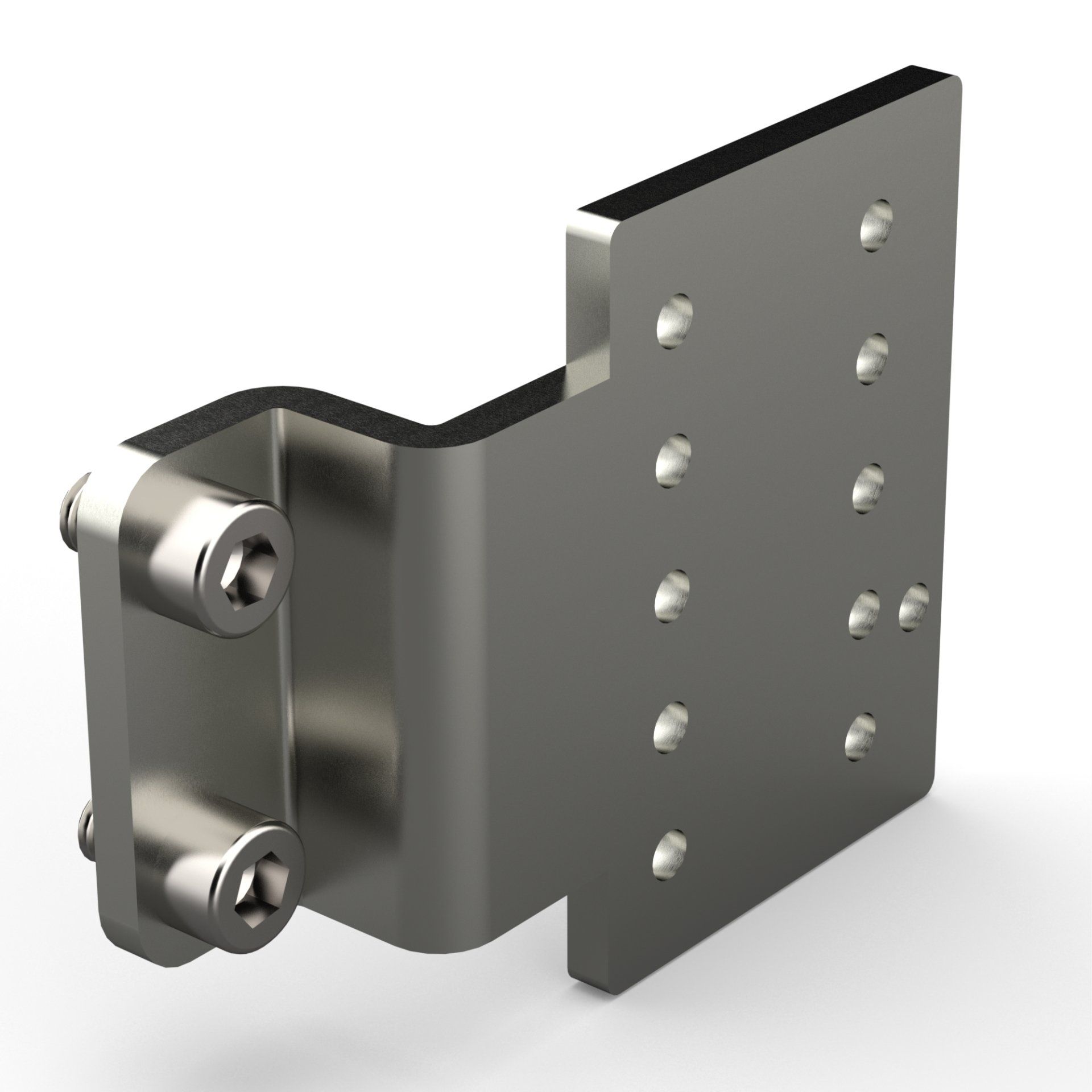

安装板

适用于 EUROTEC 管接式或 NAMUR贴装式电磁阀(需与 NAMUR 适配板配合使用),包含 2x 安装螺钉

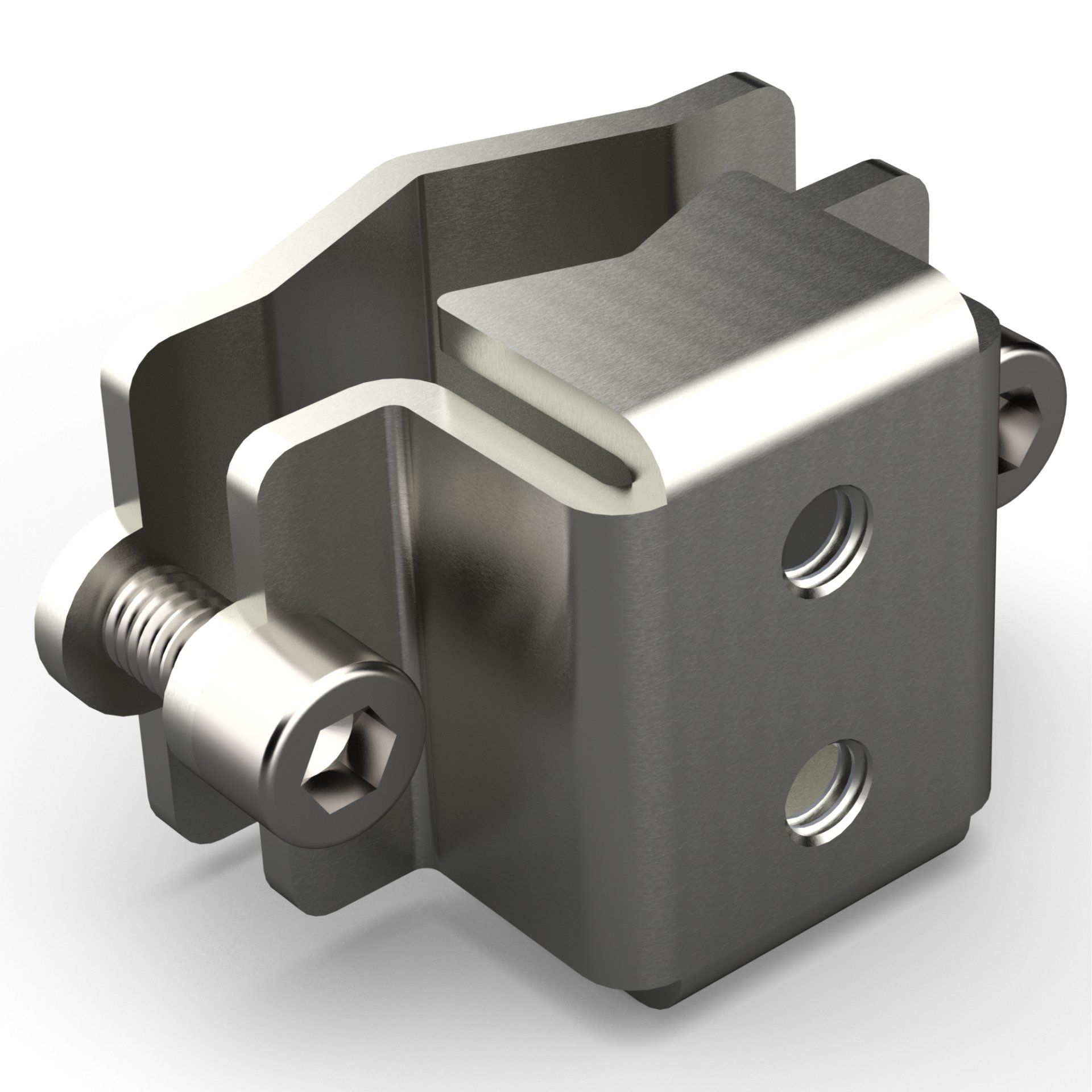

Hubabgriff

geeignet für Linearantriebe ohne Anbauschnittstelle für einen Hebel, inkl. 2x Befestigungsschraube.

Stabilisierungsplatte für Kunststoffendschalterboxen

für Stabilen Radiallauf der Welle, inkl. 2x Befestigungsschraube.

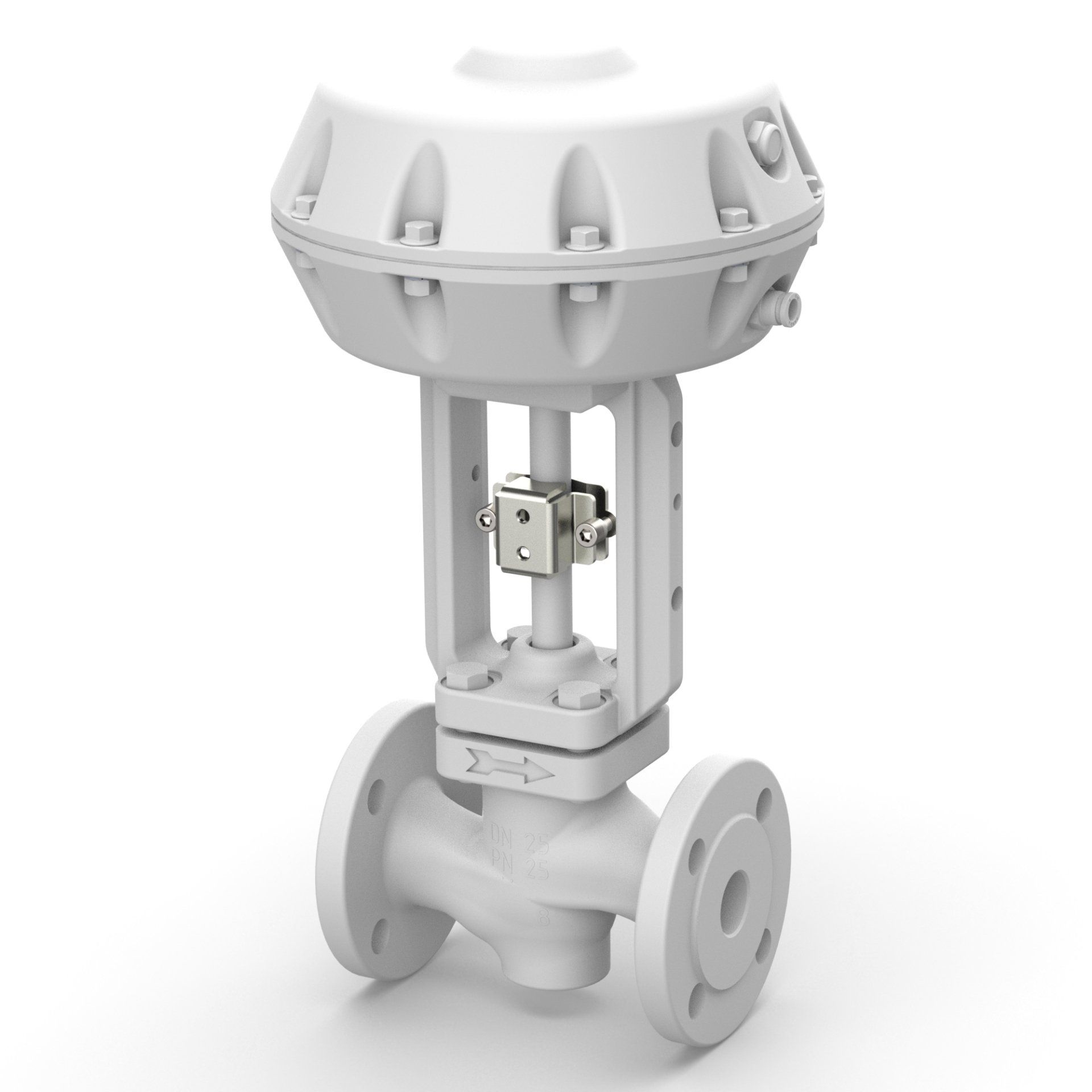

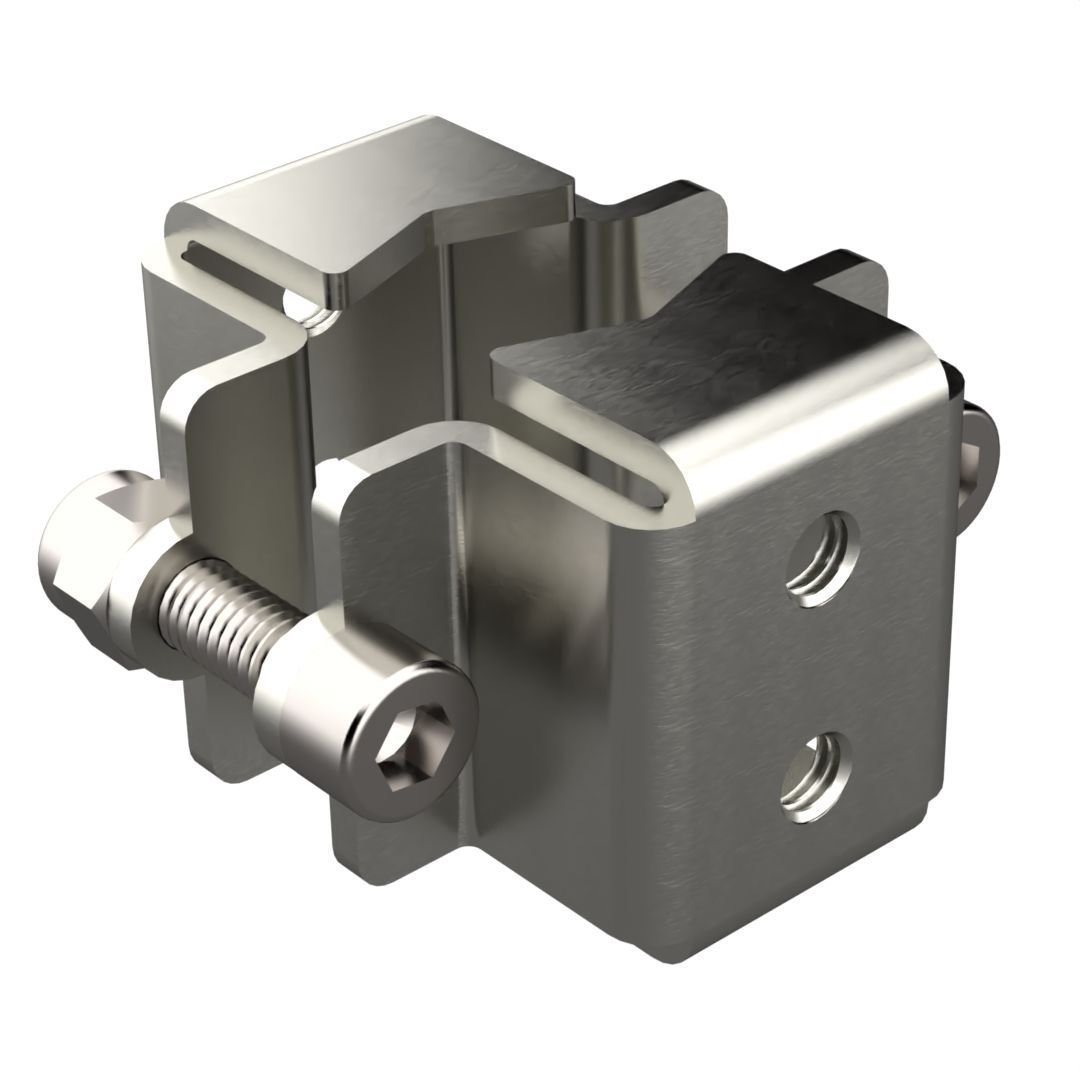

哈夫夹紧器

适用于无拨杆安装接口的直行程执行器,包含 2x 安装螺钉

工塑限位开关盒加固板

确保轴的可靠径向运动,包含 2x 安装螺钉
