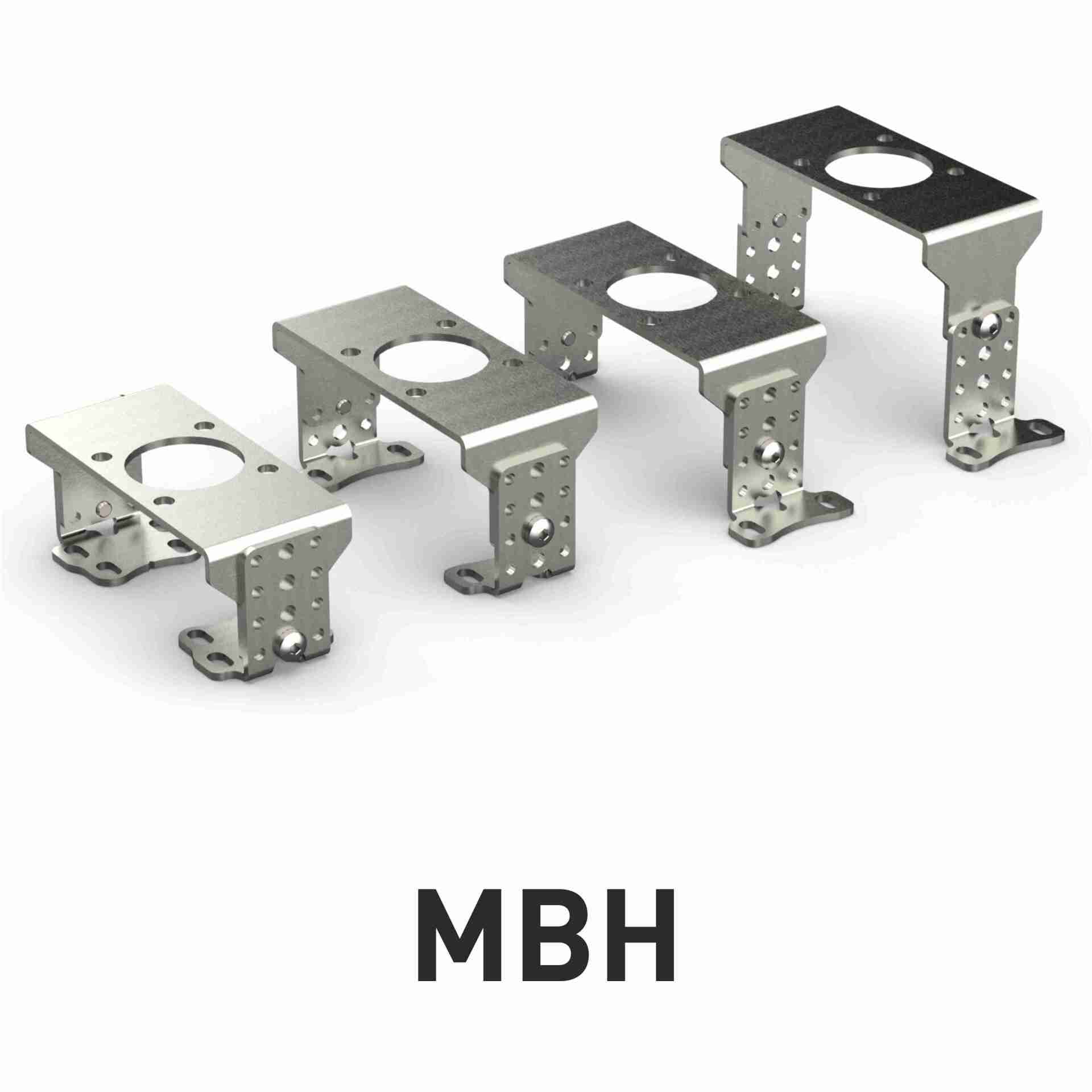

Unsere praktische MBH-Montagebrücke besteht aus Edelstahl 1.4301 und ist höhen- und weitenverstellbar auf alle genormten Antriebsbohrbilder nach vdi/vde 3845 und ISO 5211. Sie deckt die Bohrbilder 80x30mm und 130x30mm ab und die Antriebswellenhöhen 20, 30, 40 und 50mm. Über ein gesondertes Unterteilrealisieren wir auch das Bohrbild 50x25mm. Alternativ ist diese Montagebrücke auch in Edelstahl 1.4571 (A4) erhältlich.

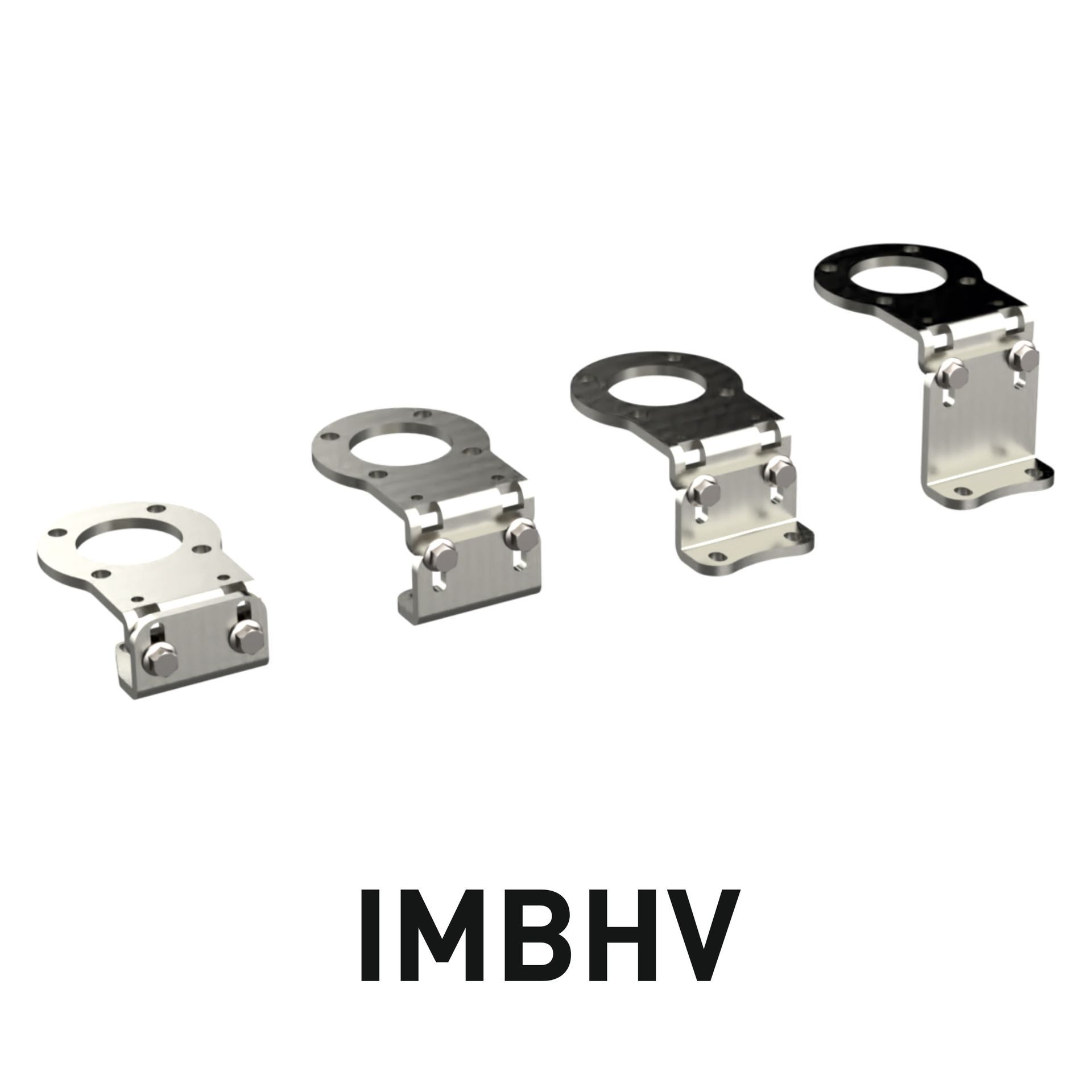

Unsere praktische IMBHV-Montagebrücke besteht aus Edelstahl 1.4301 und ist höhen- und weitenverstellbar auf alle genormten Antriebsbohrbilder nach vdi/vde 3845 und ISO 5211. Sie deckt die Bohrbilder 80x30mm und 130x30mm und die Antriebswellenhöhen 20 und 30mm ab. Über ein gesondertes Unterteilrealisieren wir auch die Höhen 40 und 50mm oder das Bohrbild 50x25mm. Diese Ausführung wurde ursprünglich für die Montage unserer i-box auf Anriebe mit Bohrbild 130x30m entwickelt, ermöglicht aber auch eine Handnotbetätigung am Antrieb über einen Gabelschlüssel.

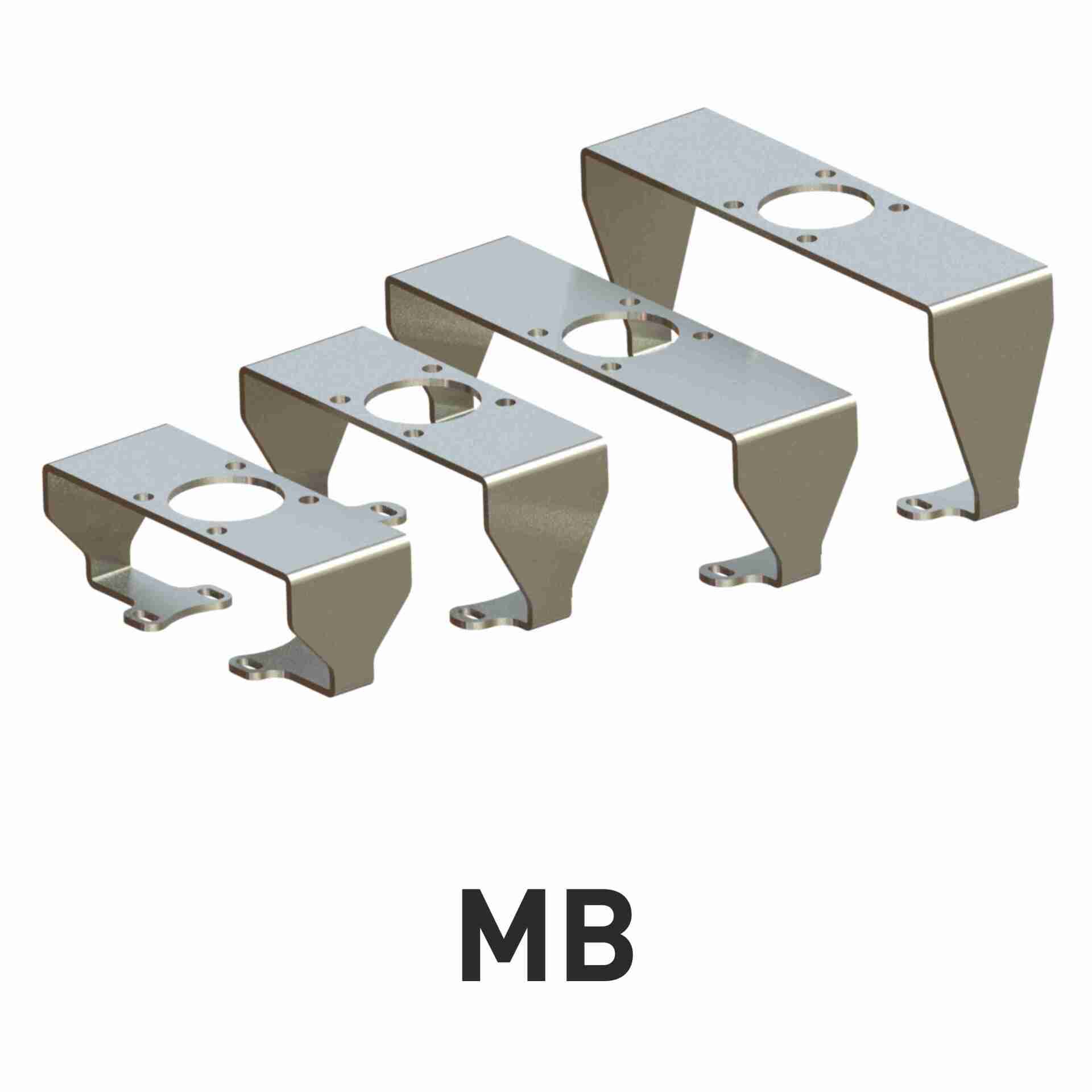

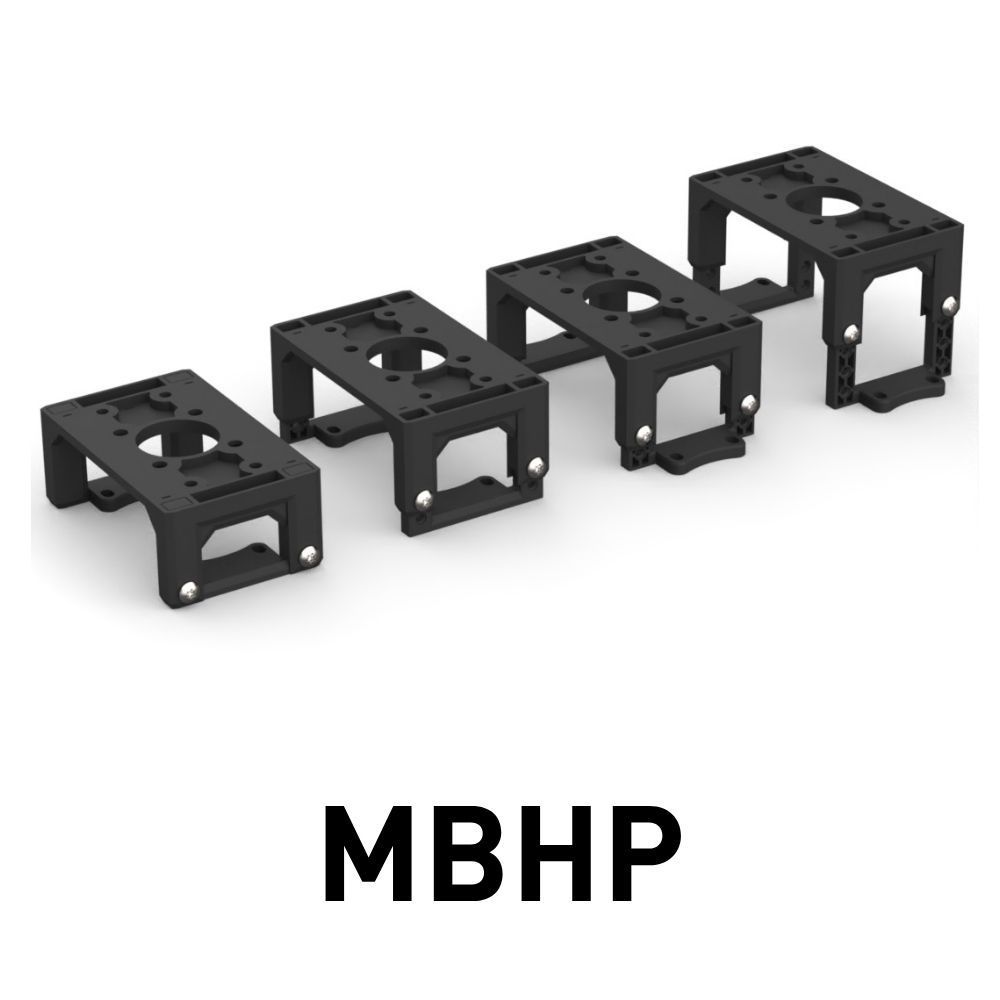

Unsere einteiligen Montagebrücken eignen sich besonders für Anlagenteile, in denen hohe Vibrationen vorherrschen. Sie sind in allen gängigen Größen kurzfristig ab Lager verfügbar.

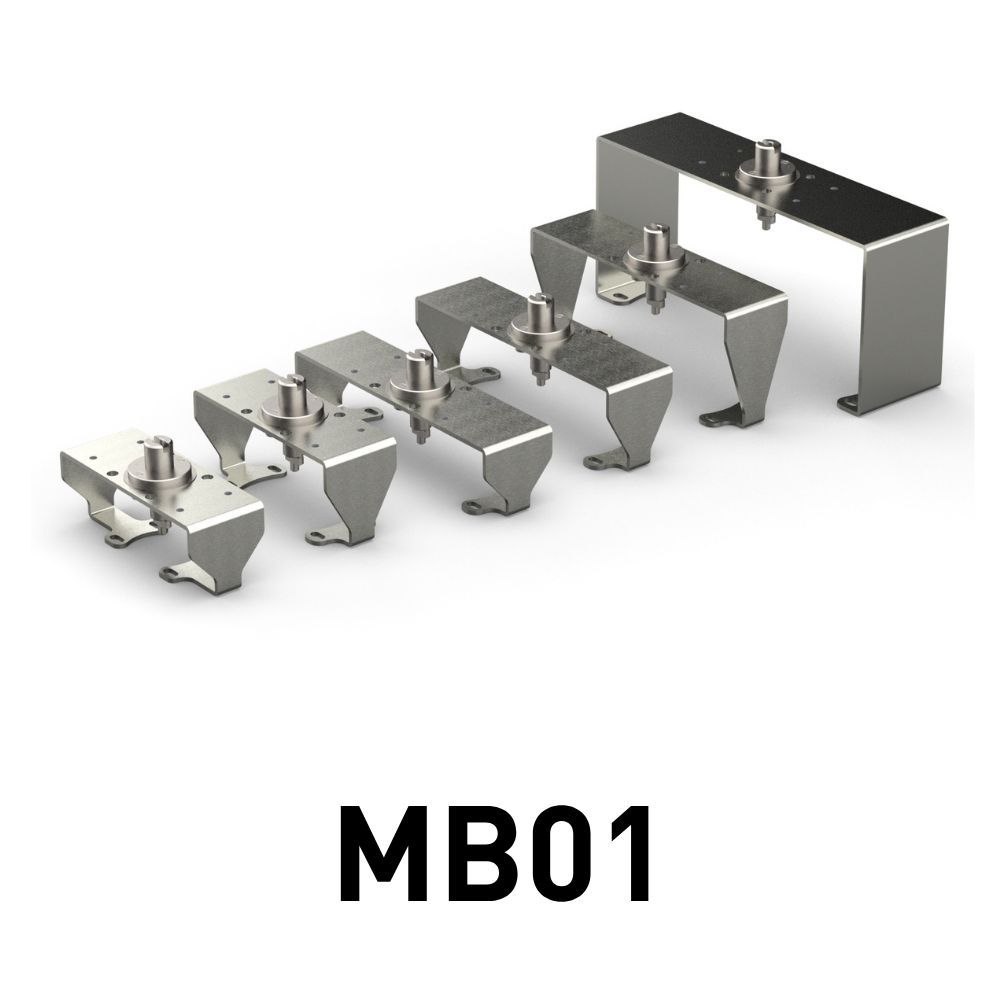

Ein einfacher Aufbau von Doppelsensoren und Puck‘s in einer einheitlichen Größe ist jetzt möglich. Mit unserer neuen WDF in Kombination mit der MB Serie, können Sie die Antriebe und Armaturen in unterschiedlichen Größen ganz leicht mit ein und demselben Doppelsensor bzw. Puck ausstatten, da die Einheit an der Oberseite eine Schittstelle gemäß VDI/VDE 3845, ein Bohrbild mit 80x30 mm und eine Wellenhöhe von 20 mm aufweist. Das spart Zeit bei der Montage und bringt zudem noch einen Preisvorteil, da keine unterschiedlichen Bauteile mehr von den Sensorherstellern benötigt werden.
Material: Edelstahl 1.4301.

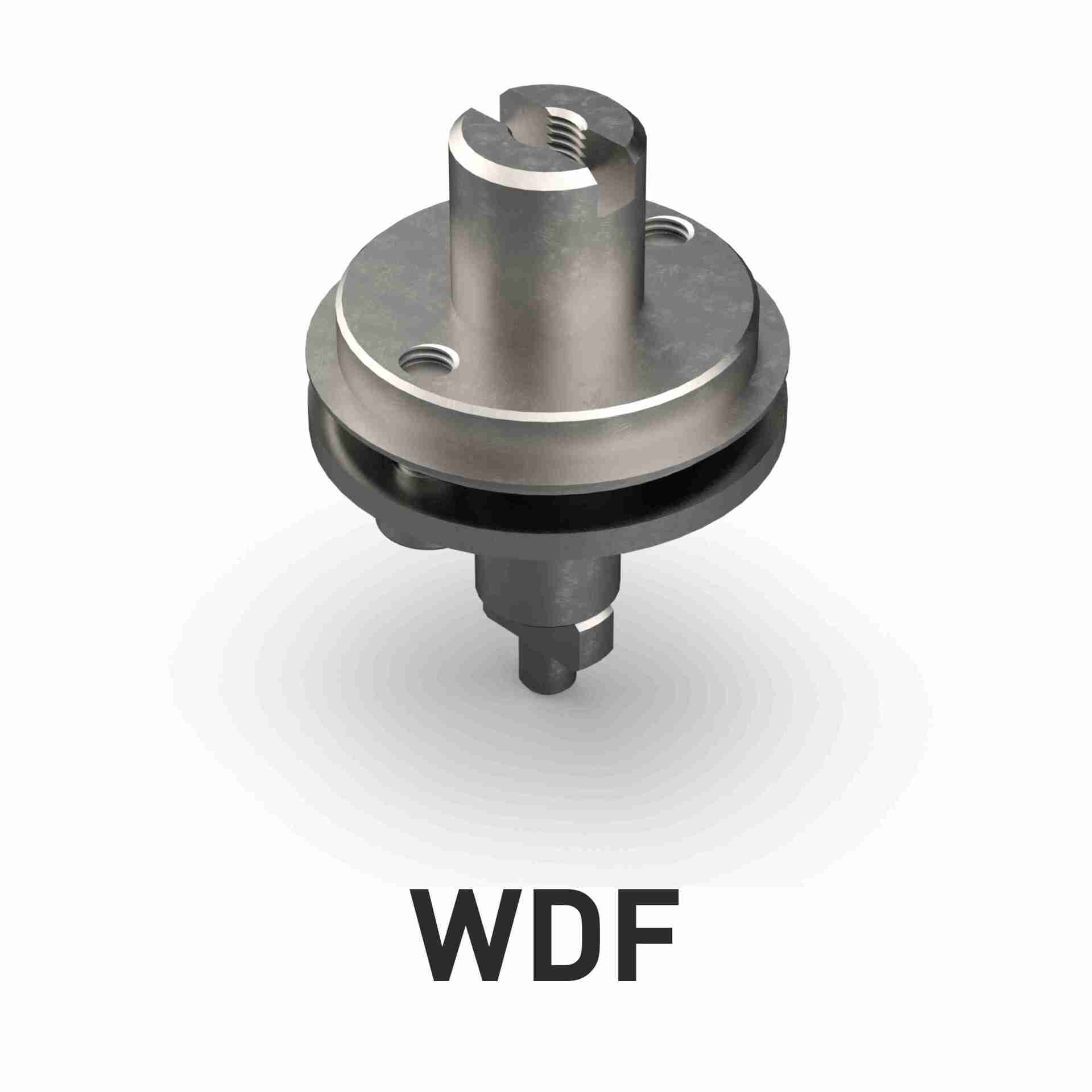

Ein einfacher Aufbau von Doppelsensoren und Puck‘s in einer einheitlichen Größe ist jetzt möglich. Mit unserer neuen WDF, können Sie die Antriebe und Armaturen in unterschiedlichen Größen ganz leicht mit ein und demselben Doppelsensor bzw. Puck ausstatten. Das spart Zeit bei der Montage und bringt zudem noch einen Preisvorteil, da keine unterschiedlichen Bauteile mehr von den Sensorherstellern benötigt werden.
Material: Edelstahl 1.4301.
